Clevis Pin untuk Sambungan Mekanis

Pin Clevis untuk Sambungan Mekanis ini, yang langsung dijual oleh Pabrik Wanluo, merupakan komponen sambungan bergerak berbentuk silinder standar industri. Hal ini terutama digunakan untuk skenario perakitan dinamis yang melibatkan engsel mekanis, sambungan putar, dan struktur batang penghubung yang bergerak fleksibel. Berbeda dengan pin tetap di pasaran yang hanya digunakan untuk penentuan posisi statis yang tepat, produk ini dirancang dengan sambungan bergerak dinamis sebagai tujuan intinya, yang secara khusus disesuaikan dengan berbagai sambungan mekanis yang memerlukan rotasi bolak-balik, ayunan sudut, serta pembukaan dan penutupan yang fleksibel.

Kirim Pertanyaan

Product Description

Saat Pabrik Wanluo memproduksi Pin Clevis untuk sambungan mekanis, pabrik tersebut mengadopsi struktur terintegrasi kepala datar dan lubang tembus di ujung ekor. Dikombinasikan dengan pin terpisah, dapat mencapai penguncian ganda. Perakitannya sederhana, putarannya halus, dan dapat mencegah kelonggaran dan perpindahan selama pergerakan peralatan secara terus menerus. Hal ini berlaku secara luas untuk perakitan standar struktur transmisi mekanis, komponen sasis kendaraan, peralatan hidrolik, dan berbagai komponen bergerak.

Nilai jual yang berbeda

1. Berfokus pada koneksi aktivitas dinamis, cocok untuk kondisi kerja dinamis daripada posisi statis.

2. Batas kepala datar dan penguncian lubang ekor, memberikan perlindungan anti-selip ganda untuk keamanan yang lebih baik.

3. Kompatibel dengan struktur garpu, menawarkan kemampuan beradaptasi yang lebih kuat dan toleransi perakitan yang lebih tinggi.

4. Struktur sederhana dan tahan lama, dengan keausan jangka panjang yang lebih rendah.

5. Sangat serbaguna, cocok untuk penggantian standar berbagai peralatan industri.

Fitur Struktural & Teknologi Manufaktur

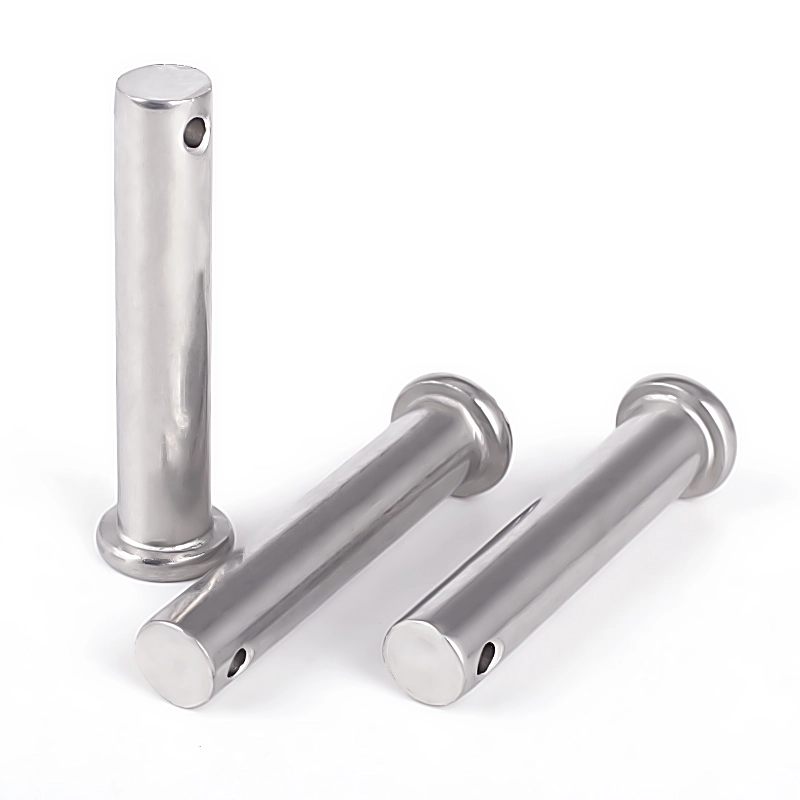

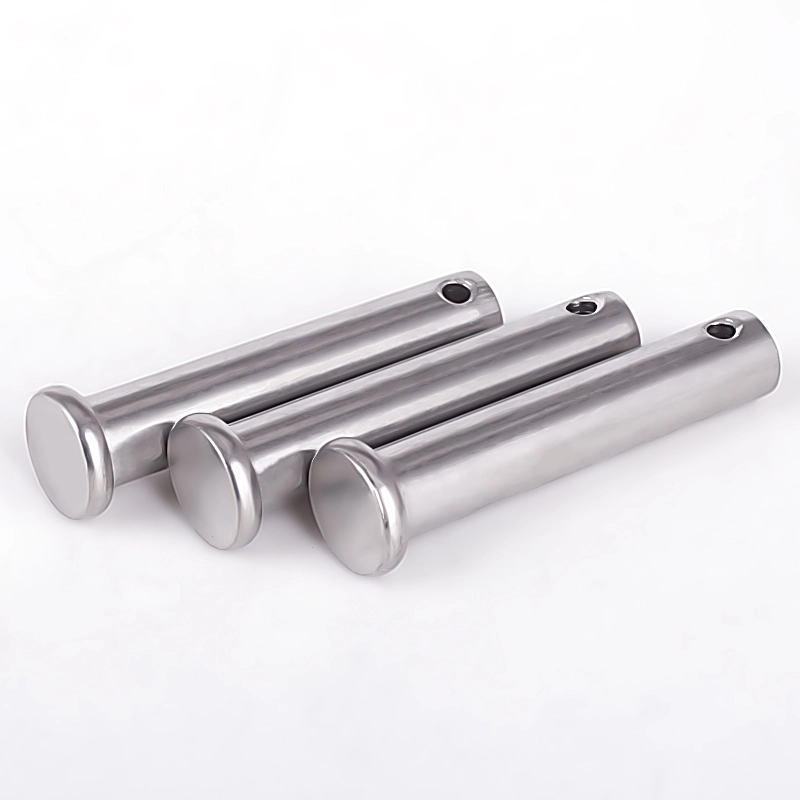

Pin Clevis untuk Sambungan Mekanis, pos dingin presisi satu bagian dan proses pembentukan gerinda tanpa pusat, terdiri dari kepala batas bulat datar, badan pin silinder padat halus, dan lubang pin ekor khusus. Kepala datar yang menebal memberikan pembatas permukaan yang stabil, menghindari badan pin tenggelam ke dalam lubang pemasangan dan memastikan kerataan perakitan yang konsisten. Badan pin padat integral memiliki kekakuan struktural yang tinggi dan permukaan akhir yang halus, mengurangi ketahanan gesekan selama rotasi komponen dan memastikan gerakan mekanis yang fleksibel dan tidak terhalang. Lubang ekor yang diposisikan secara tepat memiliki bukaan yang seragam dan dinding bagian dalam yang halus, sangat cocok dengan pin split standar untuk membentuk sistem penguncian pengaman yang lengkap. Diproduksi dari bahan baja karbon, baja paduan, dan baja tahan karat berkualitas tinggi, semua produk menjalani finishing halus, deburring, dan perawatan anti korosi standar. Kontrol toleransi dimensi yang ketat memastikan kesesuaian zero-jitter dengan lubang engsel standar, dengan ketahanan geser yang stabil dan ketahanan terhadap kelelahan gerakan jangka panjang, beradaptasi dengan kondisi kerja perakitan yang sering dipindahkan.

Parameter Produk

Barang Parameter	Spesifikasi Rinci
Nama Produk	Pin Clevis, Pin Clevis Kepala Datar, Pin Engsel Tipe Lubang, Pin Silinder Sambungan Bergerak
Standar Eksekutif	DIN11023, Standar ISO, Standar GB, Standar ANSI, Ukuran Non-standar Khusus
Bahan yang Tersedia	Baja Karbon 45#, Baja Paduan 40Cr, Baja Tahan Karat 304/316
Rentang Ukuran	Diameter 2mm-30mm, Panjang 6mm-350mm ukuran standar penuh, posisi & panjang lubang pin yang disesuaikan
Tipe Struktur	Kepala batas datar, badan silinder padat, struktur penguncian pengaman lubang pin ekor
Teknologi Pengolahan	Pos dingin yang presisi, penggilingan tanpa pusat, pengeboran lubang yang presisi, pengerasan & penyelesaian permukaan
Benda Kerja yang Berlaku	Engsel mekanis, braket clevis, batang penghubung, sasis kendaraan, sambungan hidrolik yang dapat digerakkan, suku cadang mesin teknik
Perawatan Permukaan	Galvanisasi (putih/warna/hitam), pengerasan oksida hitam, pasivasi, pemolesan baja tahan karat
Sifat Mekanik	Ketahanan geser tinggi, putaran halus, batas anti tenggelam, anti jatuh yang aman, tahan lelah untuk sering bergerak
Metode Pengemasan	Kotak dalam anti karat + karton ekspor, kemasan tahan lembab dan tahan guncangan, kemasan palet untuk pesanan massal
Layanan Pasokan	Pasokan standar spot, kustomisasi non-standar, suplai pendukung terpadu dengan pin terpisah

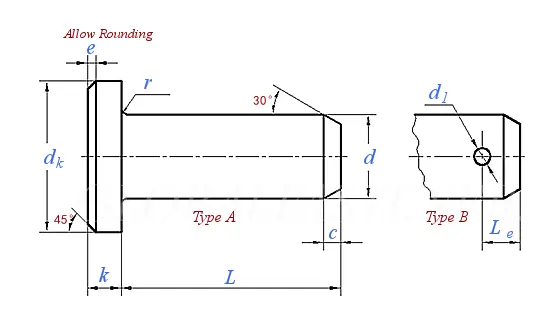

Clevis Pin For Mechanical Connection

Diameter Nominal d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	maks=ukuran nominal (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	menit	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	maks=ukuran nominal (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	menit	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min=ukuran nominal (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	maks	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	maks	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Ukuran Nominal (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	maks	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	menit	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	menit	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Keunggulan Inti & Aplikasi Industri

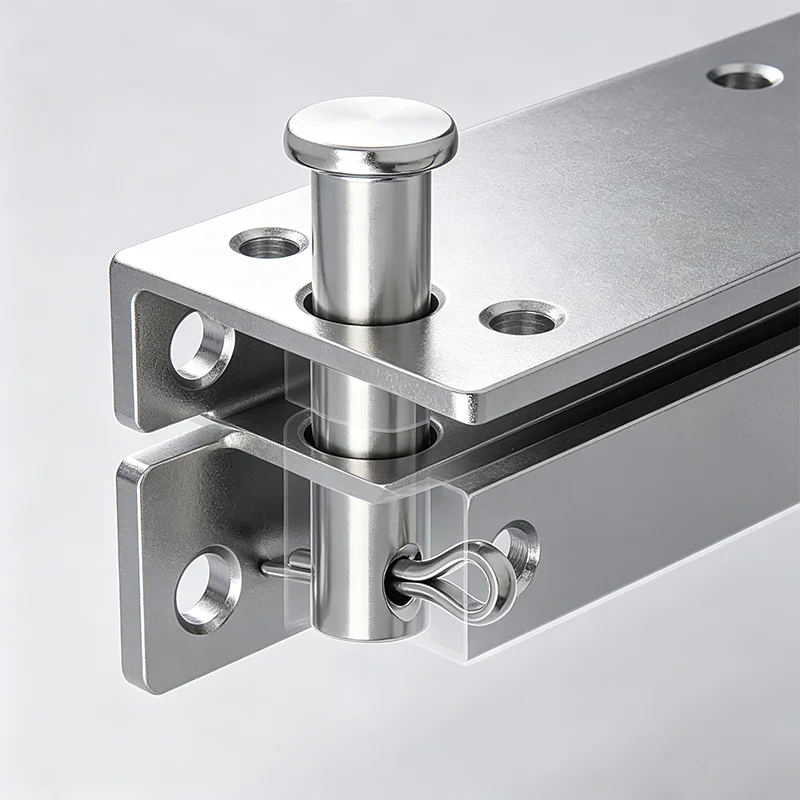

1. Struktur pembatas kepala datar profesional secara efektif mencegah badan pin tenggelam dan bergeser selama rotasi kecepatan tinggi dan gerakan bolak-balik, menjaga posisi perakitan stabil dari bagian yang bergerak dan menghindari jitter mekanis dan penyimpangan koneksi.

2. Desain pencocokan penguncian lubang ekor, sangat kompatibel dengan pin split standar. Kombinasi pin clevis dan pin terpisah membentuk perlindungan keselamatan ganda, yang sepenuhnya mengatasi risiko badan pin terjatuh yang disebabkan oleh getaran mekanis jangka panjang dan beban benturan.

3. Badan pin silinder ultra-halus meminimalkan gesekan perakitan, memastikan rotasi sambungan engsel dan bagian penghubung yang dapat digerakkan secara fleksibel dan stabil. Ini memiliki ketahanan lelah gerakan yang sangat baik, tidak mudah macet atau aus setelah sering digunakan dalam jangka panjang.

4. Kekuatan struktural tinggi dan ketahanan geser yang kuat. Proses pembentukan integral padat memungkinkan badan pin menanggung beban dan tegangan lateral yang besar, beradaptasi dengan skenario sambungan bergerak tugas berat pada mesin teknik dan peralatan kendaraan.

5. Pin Clevis untuk Sambungan Mekanis memiliki rentang aplikasi yang luas dengan opsi material yang beragam, banyak digunakan dalam sistem sasis mobil, mesin pertanian, peralatan hidrolik, fasilitas kereta api, peralatan otomasi, dan berbagai bidang sambungan bergerak engsel mekanis.

Clevis Pin For Mechanical Connection

Skenario Aplikasi Nyata di Tempat

Pengencang dan perangkat keras logam khusus kami banyak digunakan dalam skenario industri universal global, sepenuhnya beradaptasi dengan kondisi kerja yang kompleks:

1. Perakitan peralatan mekanik industri & sambungan tetap

2. Rekayasa konstruksi & pengikatan struktur bangunan

3. Teknik pengangkatan & pemasangan tegangan pelabuhan, kelautan dan lepas pantai

4. Energi baru, peralatan otomasi dan instalasi sistem perpipaan

5. Lingkungan kerja yang keras di luar ruangan dengan korosi tinggi, lembab, dan beban tinggi

6. Distribusi pasar ritel grosir global dan perangkat keras lokal
