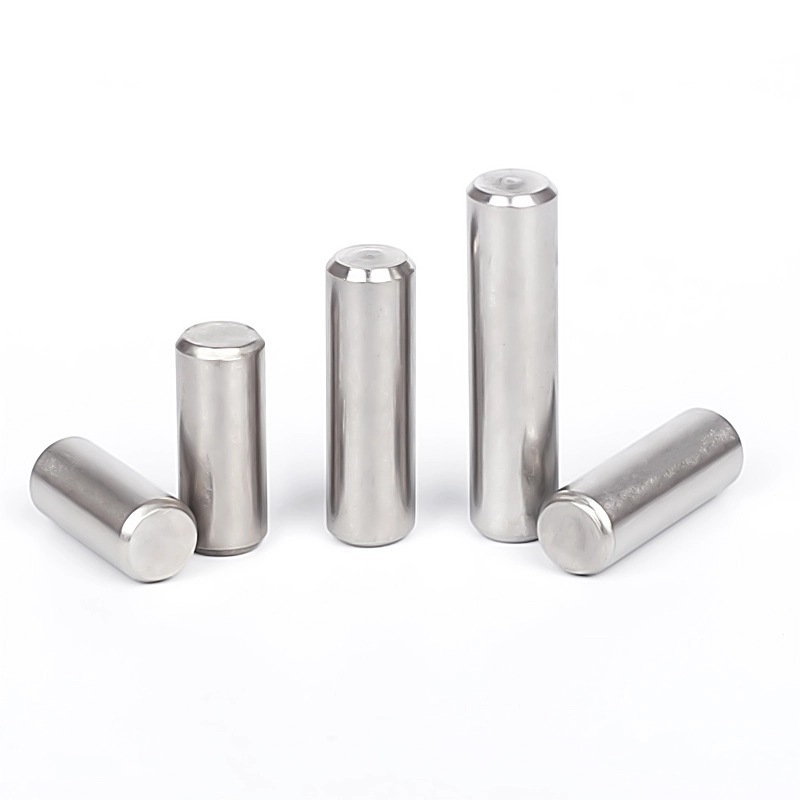

Pin Paralel untuk Pemosisian Presisi

Pin Paralel untuk Pemosisian Presisi ini diproduksi oleh Pabrik Wanluo. Juga dikenal sebagai pin pemosisian kolom lurus, ini adalah komponen pemosisian presisi tinggi khusus yang digunakan dalam sistem perakitan presisi industri. Fungsi intinya berbeda dengan fungsi pengencangan dan penguncian baut dan paku keling biasa. Ini terutama berfungsi untuk penyelarasan komponen peralatan yang tepat, fiksasi anti-deviasi, dan kalibrasi koaksial.

Kirim Pertanyaan

Product Description

Optimalisasi khusus telah dilakukan untuk masalah seperti penyimpangan penyelarasan, pergeseran komponen, dan ketidakakuratan koaksialitas yang cenderung terjadi selama perakitan mekanis, pengikatan cetakan, dan perakitan peralatan otomasi. Pabrik Wanluo telah mengembangkan Pin Paralel untuk Pemosisian Presisi, yang, melalui kontrol toleransi presisi tingkat mikrometer, menyediakan pemosisian referensi perpindahan nol untuk berbagai perlengkapan presisi, cetakan, komponen kendaraan, dan peralatan otomasi.

Keunggulan Materi

Produk ini diproduksi menggunakan proses pencetakan satu bagian silinder padat terintegrasi, dikombinasikan dengan teknologi perlakuan panas quenching dan tempering profesional. Ini mencapai kekerasan struktural dan ketahanan geser yang sangat tinggi, mampu menahan getaran jangka panjang dan gaya tarik eksternal lateral pada peralatan, dan menjaga akurasi perakitan yang stabil. Ini adalah komponen dasar inti untuk perakitan mekanis presisi kelas atas.

Fitur produk

1. Fungsi eksklusif pemosisian murni, mengkalibrasi referensi perakitan secara tepat

2. Kontrol toleransi tingkat mikrometer, akurasi keseluruhan yang sangat tinggi

3. Perawatan pendinginan dan tempering secara keseluruhan, sifat mekanik yang seimbang dan kuat

4. Kemampuan anti-perpindahan yang kuat, stabilitas kondisi kerja yang sangat baik

5. Fleksibilitas yang luas, cocok untuk semua skenario perakitan presisi

Teknologi Manufaktur

Pin paralel mengadopsi penggilingan tanpa pusat presisi tinggi satu bagian dan proses perlakuan panas integral. Seluruh bodi merupakan struktur silinder lurus dengan ketebalan dinding yang seragam dan toleransi diameter luar yang konsisten, mewujudkan pemasangan jarak bebas nol yang ketat dengan lubang pin. Kedua ujungnya dilubangi dengan halus dan dipoles dengan halus tanpa gerinda, memudahkan penyisipan dan perakitan yang cepat sekaligus menghindari goresan pada lubang benda kerja. Produk ini mengalami pendinginan vakum secara keseluruhan dan perlakuan temper suhu rendah, dengan ketangguhan inti yang tinggi dan kekerasan permukaan yang sangat tinggi, yang secara efektif mencegah pembengkokan, deformasi, dan abrasi selama perakitan bolak-balik jangka panjang dan pengoperasian mekanis. Kalibrasi dimensi presisi tinggi memastikan pertukaran pin standar yang sempurna. Terbuat dari baja karbon, baja paduan, dan bahan baja tahan karat berkualitas tinggi, semua produk mematuhi standar industri internasional, dengan kinerja mekanis yang stabil dan masa pakai yang lama, cocok untuk skenario pencocokan industri presisi tinggi.

Parameter Produk

Barang Parameter	Spesifikasi Rinci
Nama Produk	Pin Paralel, Pin Silinder Lurus, Pin Dowel, Pin Pencari Lokasi Presisi
Standar Eksekutif	DIN6325, ISO2338, GB119, Standar JIS, Ukuran Presisi Non-standar Khusus
Bahan yang Tersedia	Baja Karbon 45#, Baja Paduan 40Cr, Baja Tahan Karat 304/316, Baja SKD
Rentang Ukuran	Diameter 1,5mm-50mm, Panjang 5mm-300mm, nilai toleransi m6/h8/h7 opsional
Tipe Struktur	Silinder lurus padat, talang ujung ganda, struktur pemosisian presisi kelurusan tinggi
Teknologi Pengolahan	Penggerindaan presisi tanpa pusat, pendinginan & tempering integral, pengerasan permukaan, pemolesan cermin
Skenario yang Berlaku	Perakitan cetakan, penentuan posisi mekanis, pemasangan peralatan, suku cadang otomotif, perakitan presisi otomasi
Perawatan Permukaan	Pengerasan oksida hitam, perawatan minyak anti karat, pemolesan baja tahan karat alami
Sifat Mekanik	Kekerasan tinggi, ketahanan ultra-aus, ketahanan geser yang kuat, deformasi nol, akurasi posisi tinggi
Metode Pengemasan	Kotak bagian dalam anti karat + karton ekspor, kemasan tahan lembab dan tahan guncangan untuk suku cadang presisi
Layanan Pasokan	Pasokan ukuran standar spot, kustomisasi non-standar presisi tinggi, pencocokan pengikat satu atap

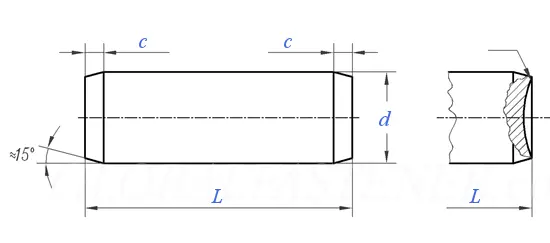

Parallel Pins For Precision Positioning

Diameter Nominal d			Φ0.6	Φ0.8	Φ1	Φ1.2	Φ1.5	Φ2	Φ2.5	Φ3	Φ4	Φ5
d^①	m6	maks	0.608	0.808	1.008	1.208	1.508	2.008	2.508	3.008	4.012	5.012
	m6	menit	0.602	0.802	1.002	1.202	1.502	2.002	2.502	3.002	4.004	5.004
	h8	maks	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
	h8	menit	0.586	0.786	0.986	1.186	1.486	1.986	2.486	2.986	3.982	4.982
c	≈		0.12	0.16	0.2	0.25	0.3	0.35	0.4	0.5	0.63	0.8
Berat per 1000 produk baja≈kg			-	-	-	-	-	-	-	-	-	-

Diameter Nominal d			Φ6	Φ8	Φ10	Φ12	Φ16	Φ20	Φ25	Φ30	Φ40	Φ50
d^①	m6	maks	6.012	8.015	10.015	12.018	16.018	20.021	25.021	30.021	40.025	50.025
	m6	menit	6.004	8.006	10.006	12.007	16.007	20.008	25.008	30.008	40.009	50.009
	h8	maks	6	8	10	12	16	20	25	30	40	50
	h8	menit	5.982	7.978	9.978	11.973	15.973	19.967	24.967	29.967	39.961	49.961
c	≈		1.2	1.6	2	2.5	3	3.5	4	5	6.3	8
Berat per 1000 produk baja≈kg			-	-	-	-	-	-	-	-	-	-

Keunggulan Inti & Aplikasi Industri

1. Kontrol toleransi presisi tingkat mikron dengan kelurusan dan kebulatan yang sangat baik, mencapai perakitan tanpa izin dengan presisi sangat tinggi. Pin Paralel untuk Pemosisian Presisi secara efektif menghilangkan guncangan komponen, deviasi posisi, dan kesalahan koaksialitas, sehingga sangat meningkatkan akurasi perakitan mekanis.

2. Perlakuan panas integral dan proses pengerasan permukaan memberi badan pin kekerasan dan ketahanan aus yang sangat tinggi. Ini dapat menahan pembongkaran, getaran, dan gaya geser lateral yang sering dilakukan dalam jangka panjang tanpa pembengkokan, deformasi atau abrasi, memastikan akurasi posisi stabil jangka panjang.

3. Desain talang halus ujung ganda memungkinkan penyisipan dan pemasangan yang cepat dan hemat tenaga kerja, menghindari kerusakan lubang dan stagnasi penjepitan selama perakitan. Permukaan halus secara efektif mengurangi gesekan perakitan dan meningkatkan efisiensi produksi dan pemrosesan.

4. Stabilitas struktural yang sangat baik dan dapat dipertukarkan. Pin paralel standar sepenuhnya kompatibel dengan lubang pin standar internasional, mendukung penggantian universal dan perakitan batch, mengurangi biaya pemeliharaan peralatan dan penggantian suku cadang.

5. Berbagai pilihan bahan dan tingkat presisi, banyak digunakan dalam pembuatan cetakan, mesin otomatis, industri otomotif, peralatan luar angkasa, instrumen presisi listrik, dan bidang perakitan mekanis presisi tinggi.

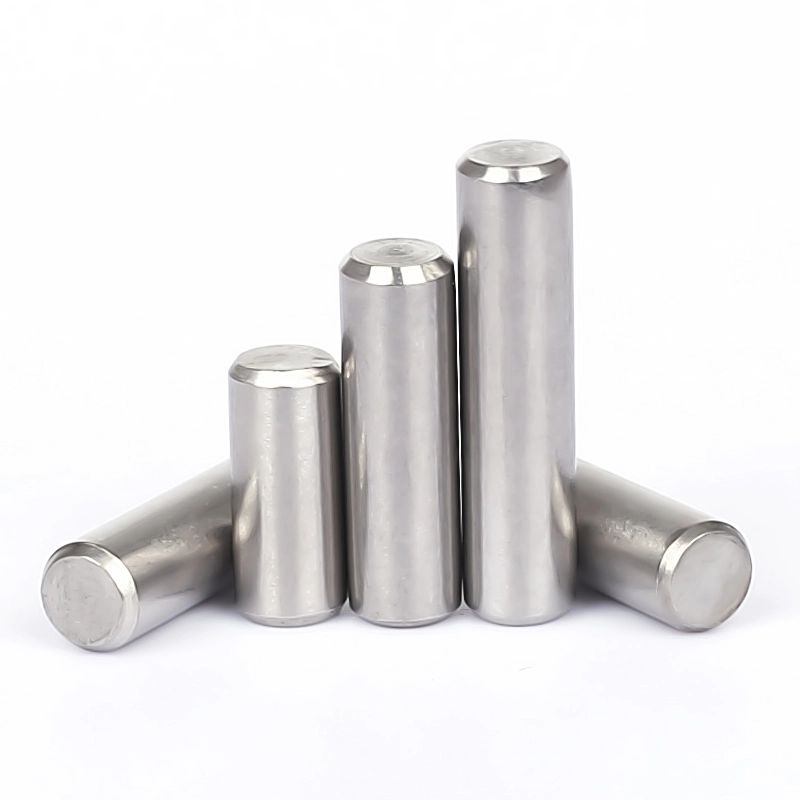

Parallel Pins For Precision Positioning

Evaluasi Pelanggan Nyata

Umpan balik otentik dari distributor global dan pembeli teknik kami

Pelanggan 1 | Distributor Perangkat Keras Eropa : Akurasi dimensi produk yang stabil, ukuran benang standar, perawatan permukaan anti karat yang sangat baik. Pesanan kontainer campuran dikemas dengan baik, pengiriman tepat waktu. Pemasok perangkat keras Tiongkok jangka panjang yang sangat andal.

Pelanggan 2 | Kontraktor Teknik Kelautan : Produk batch lulus uji beban pihak ketiga kami dengan sempurna. Pengencang standar dan suku cadang CNC yang disesuaikan sangat sesuai dengan standar perakitan lokasi. Tim purna jual yang responsif.

Pelanggan 3 | Pengadaan Industri Amerika: Harga langsung pabrik yang hemat biaya, kustomisasi logo OEM yang fleksibel. Sempurna untuk pasar grosir industri dan konstruksi lokal kami, akan melakukan pemesanan massal berulang kali.
