Cincin Penahan Lingkaran / Lubang Internal DIN 472 Baja Tahan Karat

Cincin Penahan Lubang / Penahan Lubang Stainless Steel DIN 472 Stainless Steel berkualitas tinggi dari Wanluo diproduksi secara ketat sesuai dengan standar industri DIN Jerman, berfungsi sebagai pengencang penahan elastis profesional untuk penentuan posisi lubang.

Kirim Pertanyaan

Product Description

Berbeda dari cincin penahan eksternal poros DIN 471 untuk penjepitan poros luar, Cincin Penahan Lubang/Penahan Lubang Stainless Steel DIN 472 oleh pabrik Wanluo memiliki struktur elastis bukaan ke dalam, yang dirancang khusus untuk menjepit dan membatasi alur lubang bagian dalam. Dengan kinerja ekspansi dan penjepitan elastis yang andal, ia tertanam di dalam alur lubang presisi untuk memperbaiki pin, bantalan, poros bagian dalam, dan komponen bawaan, yang secara efektif mencegah bagian dalam terjatuh dan perpindahan aksial akibat getaran pengoperasian dan benturan beban. Menampilkan struktur kompak, presisi penjepitan tinggi, dan perakitan mudah, ini adalah pengikat standar inti untuk perakitan mekanis internal dan batas posisi lubang presisi.

Desain Konstruksi Produk & Proses Fabrikasi Industri

Penjepit lubang internal DIN 472 mengadopsi baja pegas dengan kemurnian tinggi dan bahan baja tahan karat premium, diproses dengan pencetakan presisi terintegrasi, perlakuan panas quenching dan tempering secara keseluruhan, serta pemangkasan tepi halus. Struktur bukaan dalam yang unik dan lubang pemasangan simetris sangat cocok dengan tang penjepit profesional untuk pemasangan dan pembongkaran ekspansi yang cepat. Radian lingkaran luar dan diameter penjepit dikalibrasi secara tepat untuk mencapai kontak penuh dan pas dengan alur lubang dalam standar, menghindari penjepitan yang longgar, offset, atau jatuh. Ketebalan badan cincin secara keseluruhan seragam dengan ketangguhan elastis dan ketahanan lelah yang sangat baik, mempertahankan kinerja penjepitan yang stabil setelah ekspansi berulang dan operasi siklik jangka panjang tanpa deformasi permanen atau kegagalan elastis. Permukaan halus bebas duri secara efektif melindungi diameter dalam dinding lubang dan komponen yang dipasang secara presisi dari goresan dan abrasi, memenuhi standar perakitan mekanis presisi tinggi.

Parameter Produk

Barang Parameter	Spesifikasi Rinci
Nama Produk	DIN 472 Penjepit Internal, Cincin Penahan Lubang, Cincin Jepret Internal
Standar Eksekutif	DIN 472, Standar ISO, Standar GB, Ukuran Non-standar Khusus
Bahan yang Tersedia	304, Baja Tahan Karat 316L, Baja Pegas Berkualitas Tinggi, Baja Karbon Berlapis Seng
Rentang Ukuran	Diameter lubang φ8mm-φ100mm ukuran standar penuh, bukaan & ketebalan khusus khusus
Tipe Struktur	Cincin elastis bukaan dalam internal, lubang pemasangan ganda, jenis penjepit alur lubang dalam
Teknologi Pengolahan	Stamping presisi, pengerasan perlakuan panas, deburring tepi, kalibrasi elastis
Objek yang Berlaku	Lubang dalam mekanis, lubang bantalan, lubang silinder, dan posisi alur bawaan yang presisi
Perawatan Permukaan	Pengawetan & pasivasi / Lapis seng / Oksida hitam, anti karat & anti korosi
Sifat Mekanik	Kekuatan penjepit elastis yang stabil, anti-kelelahan, anti-longgar, kinerja batas tahan lama
Metode Pengemasan	Tas bagian dalam tahan lembab + karton ekspor, kemasan palet untuk pesanan massal
Layanan Pasokan	Pasokan massal, kustomisasi non-standar, pengadaan satu atap pengikat campuran

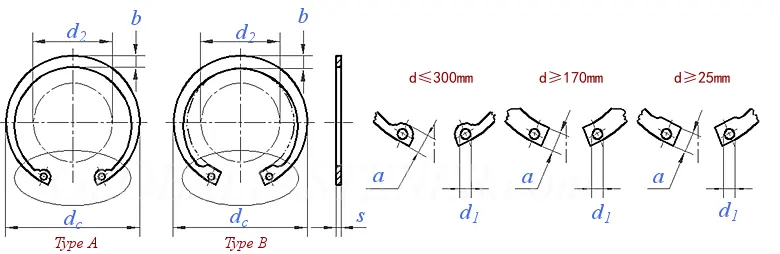

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Diameter Nominal d^①		8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
s	maks	0.8	0.8	1	1	1	1	1	1	1	1	1	1	1	1	1
s	menit	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d_c	Ukuran Nominal	8.7	9.8	10.8	11.8	13	14.1	15.1	16.2	17.3	18.3	19.5	20.5	21.5	22.5	23.5
	maks	9.06	10.16	11.16	12.16	13.36	14.46	15.46	16.56	17.66	18.72	19.92	20.92	21.92	22.92	23.92
	menit	8.6	9.7	10.7	11.7	12.9	14	15	16.1	17.2	18.17	19.37	20.37	21.37	22.37	23.37
a	maks	2.4	2.5	3.2	3.3	3.4	3.6	3.7	3.7	3.8	3.9	4.1	4.1	4.2	4.2	4.2
b	≈	1.1	1.3	1.4	1.5	1.7	1.8	1.9	2.0	2.0	2.1	2.2	2.2	2.3	2.4	2.5
d₁	menit	1.0	1.0	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	2.0	2.0	2.0	2.0	2.0
d₂		3.0	3.7	3.3	4.1	4.9	5.4	6.2	7.2	8.0	8.8	9.4	10.4	11.2	12.2	13.2
per 1000 unit ≈ kg		0.14	0.15	0.18	0.31	0.37	0.42	0.52	0.56	0.60	0.65	0.74	0.83	0.90	1.00	1.10

Diameter Nominal d^①		24	25	26	28	30	31	32	34	35	36	37	38	40	42	45
s	maks	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.75	1.75	1.75
s	menit	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.69	1.69	1.69
d_c	Ukuran Nominal	25.9	26.9	27.9	30.1	32.1	33.4	34.4	36.5	37.8	38.8	39.8	40.8	43.5	45.5	48.5
	maks	26.32	27.32	28.32	30.6	32.6	33.9	34.9	37	38.3	39.3	40.3	41.3	44.4	46.4	49.4
	menit	25.69	26.69	27.69	29.85	31.85	33.15	34.15	36.25	37.55	38.55	39.55	40.55	43.11	45.11	48.11
a	maks	4.4	4.5	4.7	4.8	4.8	5.2	5.4	5.4	5.4	5.4	5.5	5.5	5.8	5.9	6.2
b	≈	2.6	2.7	2.8	2.9	3.0	3.2	3.2	3.3	3.4	3.5	3.6	3.7	3.9	4.1	4.3
d₁	menit	2.0	2.0	2.0	2.0	2.0	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
d₂		14.8	15.5	16.1	17.9	19.9	20.0	20.6	22.6	23.6	24.6	25.4	26.4	27.8	29.6	32.0
per 1000 unit ≈ kg		1.42	1.50	1.60	1.80	2.06	2.10	2.21	3.20	3.54	3.70	3.74	3.90	4.70	5.40	6.00

Diameter Nominal d^①		47	48	50	52	55	56	58	60	62	63	65	68	70	72	75
s	maks	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5	2.5	2.5	2.5
s	menit	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43	2.43	2.43	2.43
d_c	Ukuran Nominal	50.5	51.5	54.2	56.2	59.2	60.2	62.2	64.2	66.2	67.2	69.2	72.5	74.5	76.5	79.5
	maks	51.6	52.6	55.3	57.3	60.3	61.3	63.3	65.3	67.3	68.3	70.3	73.6	75.6	77.6	80.6
	menit	50.04	51.04	53.74	55.74	58.74	59.74	61.74	63.74	65.74	66.74	68.74	72.04	74.04	76.04	79.04
a	maks	6.4	6.4	6.5	6.7	6.8	6.8	6.9	7.3	7.3	7.3	7.6	7.8	7.8	7.8	7.8
b	≈	4.4	4.5	4.6	4.7	5.0	5.1	5.2	5.4	5.5	5.6	5.8	6.1	6.2	6.4	6.6
d₁	menit	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3.0	3.0	3.0	3.0	3.0
d₂		33.5	34.5	36.3	37.9	40.7	41.7	43.5	44.7	46.7	47.7	49.0	51.6	53.6	55.6	58.6
per 1000 unit ≈ kg		6.10	6.70	7.30	8.20	8.30	8.70	10.5	11.1	11.2	12.4	14.3	16.0	16.5	18.1	18.8

Diameter Nominal d^①		78	80	82	85	88	90	92	95	98	100	102	105	108	110	112
s	maks	2.5	2.5	2.5	3	3	3	3	3	3	3	4	4	4	4	4
s	menit	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9	3.9
d_c	Ukuran Nominal	82.5	85.5	87.5	90.5	93.5	95.5	97.5	100.5	103.5	105.5	108	112	115	117	119
	maks	83.8	86.8	88.8	91.8	94.8	96.8	98.8	101.8	104.8	106.8	109.3	113.3	116.3	118.3	120.3
	menit	81.96	84.96	86.96	89.96	92.96	94.96	96.96	99.96	102.96	104.96	107.46	111.46	114.46	116.46	118.46
a	maks	8.5	8.5	8.5	8.6	8.6	8.6	8.7	8.8	9.0	9.2	9.5	9.5	9.5	10.4	10.5
b	≈	6.8	7.0	7.0	7.2	7.4	7.6	7.8	8.1	8.3	8.4	8.5	8.7	8.9	9.0	9.1
d₁	menit	3.0	3.0	3.0	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
d₂		60.1	62.1	64.1	66.9	69.9	71.9	73.7	76.5	79.0	80.6	82.0	85.0	88.0	88.2	90.0
per 1000 unit ≈ kg		20.4	22.0	24.0	25.3	28.0	31.0	32.0	35.0	37.0	38.0	55.0	56.0	60.0	64.5	72.0

Ikhtisar Keunggulan Produk & Skenario Aplikasi Lintas Industri

1. Struktur penjepit lubang dalam profesional sangat sesuai dengan ukuran alur lubang standar, memberikan gaya penjepit elastis melingkar yang seragam, secara efektif membatasi pergerakan aksial bantalan, poros, dan bagian pin bawaan untuk mencegah pelepasan komponen internal.

2. Proses perlakuan panas integral yang ketat meningkatkan stabilitas elastis dan ketangguhan mekanis, memastikan tidak ada kelelahan elastis, relaksasi atau patah setelah getaran jangka panjang dan perakitan berulang, menjaga akurasi batas tepat jangka panjang.

3. Desain lubang ganda simetris mendukung pemasangan dan pembongkaran ekspansi yang cepat dengan tang penjepit khusus, sangat meningkatkan efisiensi perakitan produksi dan kenyamanan pemeliharaan peralatan selanjutnya, cocok untuk produksi batch industri skala besar.

4. Hasil akhir bebas duri yang sangat halus melindungi dinding lubang bagian dalam dan bagian yang cocok secara presisi dari abrasi dan goresan, menghindari kerusakan rakitan dan jitter peralatan, memastikan pengoperasian struktur mekanis presisi yang stabil.

5. Solusi perawatan material dan permukaan yang terdiversifikasi beradaptasi dengan berbagai skenario kerja, banyak digunakan dalam komponen pneumatik hidrolik, suku cadang presisi otomotif, peralatan rumah tangga, peralatan otomasi, dan struktur batas posisi lubang teknik mesin.

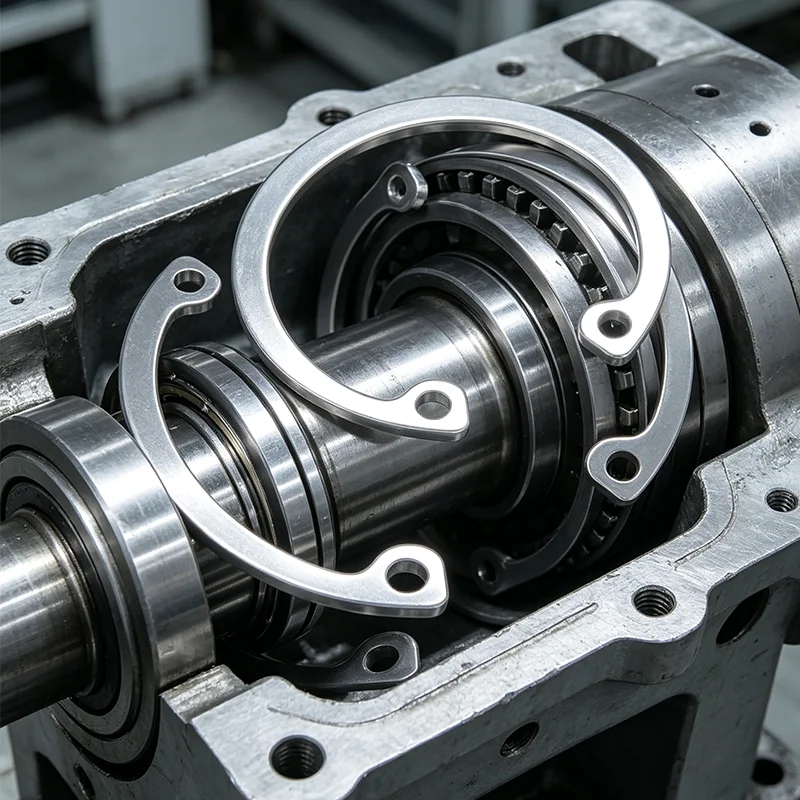

Stainless Steel Din 472 Internal Circlip Hole Retaining Ring

Pertanyaan Umum

Q1: Apa tujuan utama dari cincin DIN 472?

A1: DIN 472 adalah penjepit lubang internal, dipasang di dalam lubang yang sudah dibuka sebelumnya dan tertanam di alur lubang. Ini digunakan untuk memasang dan membatasi bantalan, poros, dan bagian silinder bawaan untuk mencegah jatuhnya aksial dan perpindahan komponen internal.

Q2: Perbedaan utama antara DIN 472 dan DIN 471?

A2: DIN 471 adalah penjepit eksternal untuk penjepitan luar poros dengan bukaan luar; DIN 472 adalah penjepit internal untuk penjepitan lubang bagian dalam dengan bukaan ke dalam. Keduanya memiliki arah tegangan struktural yang berlawanan dan sama sekali tidak dapat dipertukarkan, membentuk satu set lengkap pengencang poros dan batas lubang.

Q3: Apakah cincin penahan DIN 472 mudah berubah bentuk selama pemasangan?

A3: Tidak. Produk kami mengadopsi perawatan ketangguhan baja pegas profesional dengan ketangguhan dan kekakuan yang kuat. Pemasangan ekspansi alat standar tidak akan menyebabkan deformasi permanen, dan cincin penahan dapat dengan cepat kembali ke ukuran standar untuk penjepitan yang ketat.

Q4: Skenario apa yang cocok untuk DIN 472?

A4: Ini berlaku secara luas untuk semua skenario batas lubang bawaan, seperti lubang katup hidrolik, lubang bantalan motor, lubang perakitan peralatan, bagian silinder, lubang instrumen presisi, dan struktur pemasangan rongga dalam mekanis otomatis.

Q5: Dapatkah penjepit lubang non-standar yang disesuaikan disediakan?

A5: Ya. Kami mendukung penyesuaian diameter dalam dan luar khusus, ketebalan, ukuran pencocokan alur, dan perawatan permukaan anti-korosi yang tinggi untuk memenuhi persyaratan batas yang dipersonalisasi untuk posisi lubang mekanis khusus.
